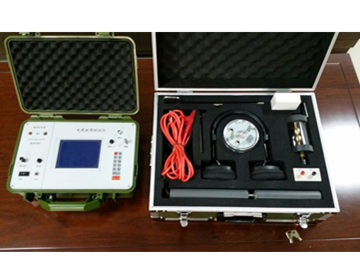

BOYI2820zn 便攜式電纜故障測試儀

BOYI2820zn 便攜式電纜故障測試儀

技術指標:

1. 使用范圍:適用于測量各種不同截面、不同介質的各種電力電纜、高頻同軸電纜,市話電纜及兩根以上均勻鋪設的地埋電線等電纜的高低阻、短路、開路、斷路以及高阻泄漏和高阻閃絡性故障等,自動保存最后一幅波形圖。

2. 測試距離:≤60Km。

3. 測量誤差:測試范圍誤差≤±1﹪。

4. 工作方式:低壓脈沖、直流高壓閃測及沖擊高壓閃測。

5. 采樣速率:30MHz。

6. 機內發送脈沖寬度與幅度:0.2μs,150V左右;2μs,  200V左右。

7. 顯示方式:320 × 240 LCD 圖形與字符。

8. 電源與功耗:DC 12V(10AH)   不大于6W

9. 體積:370×270×150(mm3) ;重量:4.5Kg


電纜儀標準配置

定點儀


路徑工作方式:測試電纜埋設的路徑走向使用。

·輸入阻抗:   >1KΩ

·工作電壓:   9V±10%

·工作電流:   >4mA

·環境溫度:-10℃~40℃

·體積    65×120×150mm;

·重量   1.5Kg(不含探頭 )

配合高壓組件(電源控制箱、交直流試驗變壓器、脈沖電容)


功能:

1.電源控制箱、交直流試驗變壓器、脈沖電容相互配合,可對故障電纜進行放電打火,從而配合定點儀實現電纜故障的精確定位;

2.電源控制箱和交直流試驗變壓器配合使用可做小容量

電纜的交直流耐壓試驗。

1.電源控制箱    1臺

容量大?。?KVA/50KV

電源控制箱,是根據高壓試驗變壓器的試驗保護要求而設計制造的。手動箱式具有零位保護,過流過壓保護,聲光報警等功能,體積小、重量輕、外形美觀、操作簡便,是高壓試驗變壓器配套的理想設備。

本產品由控制和測量兩部分組成。主接觸器控制調壓器輸入的通電和斷電,主接觸器的分合由合閘停止按鈕、零位限位開關、過流過壓繼電器等回路控制。由調壓器提供可調節的輸出電壓,供給配套產品(如試驗變壓器),以獲取所需的測試電壓。


2.輕型交直流試驗變壓器(PT)50KV   1臺

體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度及泄漏試驗,是高壓試驗中必不可少的重要設備。

注:做試驗可選擇10KVA的試驗變壓器,體積較3KVA的大,也更重。



3.脈沖電容器            1臺


電纜故障檢測脈沖電容器
技術與性能指標
標稱電容量:2uF 35kV
環 境溫 度: -25℃—40℃


博億永遠是您最好的選擇和永遠值得信賴的伙伴!
